XL型低压配电柜

适用范围

       XL型低压动力配电箱适用于交流电压500伏及以下的三相四线或三相五线系统作动力配电之用。XL为单扇或双扇开门，也可上下两道门，进出线采用电缆线，安全可靠。门与箱体结合部份贴有密封橡皮，防止液体渗入。主要用于工业、民用建筑、工矿企业、高层大厦、车站、医院、学校、机关、住宅及一些特殊的环境中。

型号及含义

结构特征

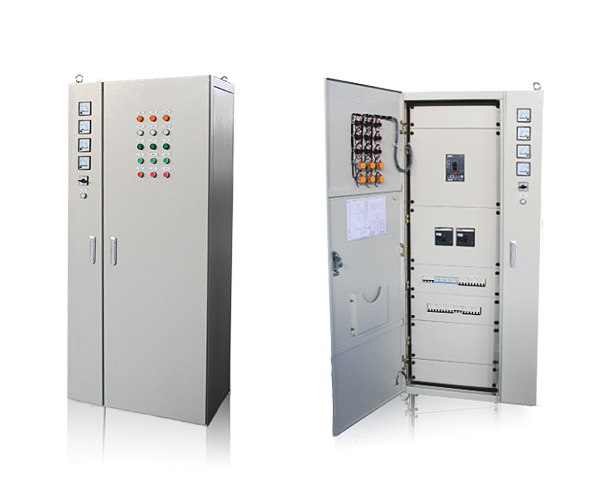

       XL型低压动力配电柜系封闭式，外壳用钢板弯制焊接而成，板材厚度1.0 ~ 3.0，电器元件装在喷涂的电器梁上，电器梁与柜内的立柱用螺栓联接。

       刀开关操作手柄于箱前右柱上部，可以作为切换电源之用；也可以用断路器操作，安装灵活。配电柜前面装有电压表，指示汇流母线的电压。配电柜前门打开后，内部设备全部敞露、便于检修维护。

配电柜除装有空气断路器和熔断器作为短路保护外，还可以装有接触器和热继电器，箱前门可装操作按钮和指示灯。

       PE排在柜体下部前方，直接连接在柜架上，装有电器元件的仪表门用软铜线与框架连接。柜内　　的安装件与框架间用滚花螺钉连接，整个柜体构成完整的接地保护电路。

技术参数

1.额定工作电压：AC380V

2.额定绝缘电压：AC660V

3.过电压类别：III

4.污染等级：3

5.电气间隙：≥10mm

6.爬电距离：≥12.5mm

7.外壳防护等级：IP30

使用环境

1.海拔高度：≤2000m

2.环境温度：-25℃ ~ +40℃，24小时内的平均温度不得高于+35℃

3.空气相对湿度：最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度(应考虑到由于温度的变化可能会偶然产生凝露的影响)

4.安装位置：与地面垂直的倾斜度不超过5度

5.安装地点无剧烈震动、冲击，无腐蚀

6.凡不符合上述规定的特殊使用条件，使用单位应与我公司协商确定

安装与使用

1.产品安装

        产品的外形、安装应按安装示意图进行，基础槽钢和螺栓由用户自备，主母线安装时应将搭接面修理平整，处理干净后，涂上中性凡士林或采取其它措施，然后用螺栓紧固。

2.产品在安装完毕后，投入运行前需进行如下项目的检查和试验：

1)柜体面漆无脱落，内部干净、清洁。

2)电器元件的操作机构灵活，不应有卡滞或操作力过大现象。

3)主要电器及辅助接点的通断应可靠、准确。

4)仪表指示与互感器的变比及极性应正确。

5)母线连接良好，绝缘支撑件、安装件及附件应安装牢固可靠。

6)熔断体规格正确，继电器的整定值符合设计要求，动作应准确。

7)电路的接点应符合电器原理图要求。

8)保护电路系统应符合要求。

9)用500伏兆欧表测量绝缘电阻值不得低压1兆欧。

3.注意事项

       空气断路器、开关触头经多次合分以后，会使主触头局部烧伤并产生碳类物质，使接触电阻增大，应定期按使用说明书进行维护和检修。
