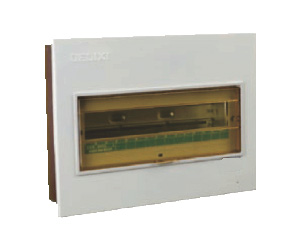

SR-PDX型低压配电箱

适用范围

       本产品适用于交流50Hz，额定工作电压至400V，额定电流到400A的电路终端配电、电动机控制。

型号及含义

结构特征

       配电箱由箱体、门、安装板、N排、PE排及各种开关元件、电能表等构成，箱体、箱门采用1.0 ~ 2.5厚冷轧钢板冲压、折弯、焊接制成。门开启角度＞90°，门内设防护挡板，上面有开关操作手柄开口，防止非专业人员触及带电部件。

       125A以下采用模数化配电箱，预留开关位，安装灵活方便。透明面盖，开合轻松自如。面板、断路器机架、底盒三层结构设计，利于维修、布线。布线空间宽敞，活动式导轨支撑板安装方便快捷，设有导轨调节孔，可灵活调节安装深度。独特线路标示，令线路指引一目了然，便于检查各回路通电情况。独具匠心的双环敲落孔，可根据预埋电线的粗细选择敲落孔的大小。

       125A以上配电箱采用自由结构，可根据用户需要和实际情况设计成各种型式。

技术参数

1.额定工作电压：AC380V/220V

2.额定绝缘电压：AC500V

3.过电压类别：II

4.污染等级：2

5.电气间隙：≥5.5mm

6.爬电距离：≥6.3mm

7.外壳防护等级：IP30

使用环境

1.海拔高度：≤2000m

2.环境温度：-25℃  +40℃，24小时内平均值不超过+35℃

3.空气相对湿度：最高温度为+40℃时不超过50%，在湿月的月平均最低温度为+25℃时，平均最大相对湿度为90%

安装和使用

1.配电箱在运输、保管和使用过程中，均不得受雨雪侵袭。

2.使用期间应定期清除灰尘污物，损坏后应更换新产品。

3.本配电箱外壳防护等级为IP30，严禁使用于不符合此防护等级要求的场所。

4.安装应由专职人员操作，注意零线和地线不得错接。
