JY292C多功能电力质量分析仪

概述

      JY292C系列多功能电力分析仪（以下简称仪表）为新一代高精度智能电力仪表，集测量、电能计量、电能质量分析、开关量输入、开关量输出、通讯于一体。该系列仪表具有人机界面友好、易于操作使用、变比可设定，支持Modbus-RTU通讯协议，主要适用于发电厂、变电站等低压配电系统中。

      使用该仪表，在测量基本电量数据的同时，可对电力质量进行分析，为电网运行情况提供诊断依据，指导客户对电力设施进行预防性维护，从而提高电气系统和设备的可用性及可靠性，减少电能损耗，显著提高经济效益。

产品特点

●采用三相自供电技术，无需外接供电电源，可自动适应断相、无中性线等情形。

●0.2级高精度，真有效值测量，能准确测量失真波形。

●采用工规3.5寸彩色点阵液晶屏，像素密度高达180ppi,显示内容细腻丰富，界面直观友好。

●操作界面采用桌面图标+可视化列表视图+触摸按键，操作方式比传统电力仪表简单直观。

●支持中英文双语，满足不同使用场合。

●可测量电力网络中的电压、电流、有功功率、无功功率、视在功率、功率因数、频率等电量参数。

●可显示三相电压平均值、三相电流平均值、三相电流加权值。

●可记录三相电压、三相电流、有功功率最大最小值。

●可记录最大需量和当前需量。

●可计量四象限电能。

●可测量电力网络中电压、电流的 2-31 次谐波含有率，总谐波畸变率（THD），奇次总谐波畸变率(TOHD)、偶次总谐波畸变率(TEHD)、总谐波因子（THF），可显示谐波棒图，支持棒图量程标尺自动调节。可显示列表数据及频谱图。

●可测量电力网络中电压波峰因子、电流K因子。

●可测量电力网络中电压、电流正序，负序，零序，不平衡度等电网质量参数。

●可在线实时显示电压、电流波形，波形幅值标尺自动调节。（本仪表采用实时连续高速采样，用户可观察到电网波形微观动态，例如尖峰脉冲、浪涌、晃电等等均可以直观的观察到）。

●可测量相位角、显示矢量图。

●可扩展3路DI输入，可用于实现遥信功能。

●可扩展3路继电器干接点输出（DO）模块，可用于报警信号输出或遥控功能。

●可扩展3路变送输出，规格可设置为0～10 mA、0～20 mA、4mA～20mA。（默认4mA～20mA。）

●可扩展RS-485 通讯接口、MODBUS-RTU通讯协议，波特率1.2k～19.2k可设置（默认19.2kbps），用于传输实时电量参数。

●可扩展高精度实时时钟，走时误差小于0.5秒/天，断电可维持5年以上准确走时。

●支持上电自检功能，若硬件存在故障会提示故障码。

●采用独立看门狗监控程序运行，即使在恶劣的使用条件下也不会死机。

●具备多重自保护机制，实时监测仪表内部电压、温度等参数，超过73摄氏度时仪表进入低功耗工作模式，此时仪表显示屏亮度降低，CPU运算频率降低，外设功能暂停防止仪表热失控，但测量和电能计量功能不受影响。

●采用超薄外壳，壳体深度仅45mm, 节省柜体空间。

●采用金属夹持件，紧固件可免螺丝刀安装，安装方式，牢固、简单、可靠。

●前面板采用密封设计，配备防水圈，可满足IP54防护等级要求。

●强弱电接线端子具备防呆设计，接线使用更安全。

主要技术性能与参数

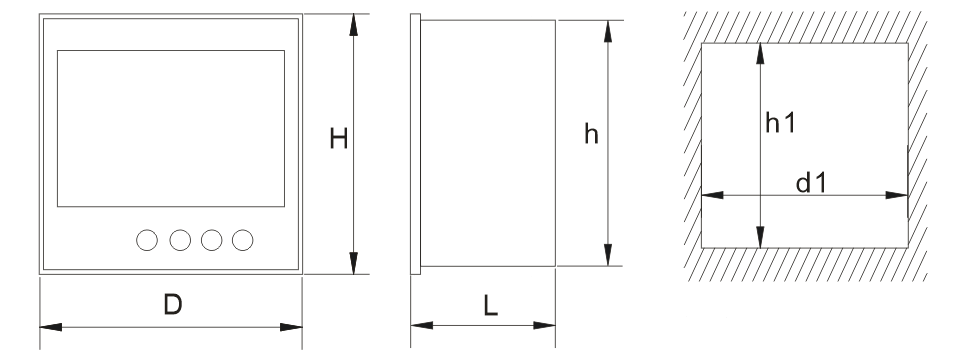

外形及安装开孔尺寸
