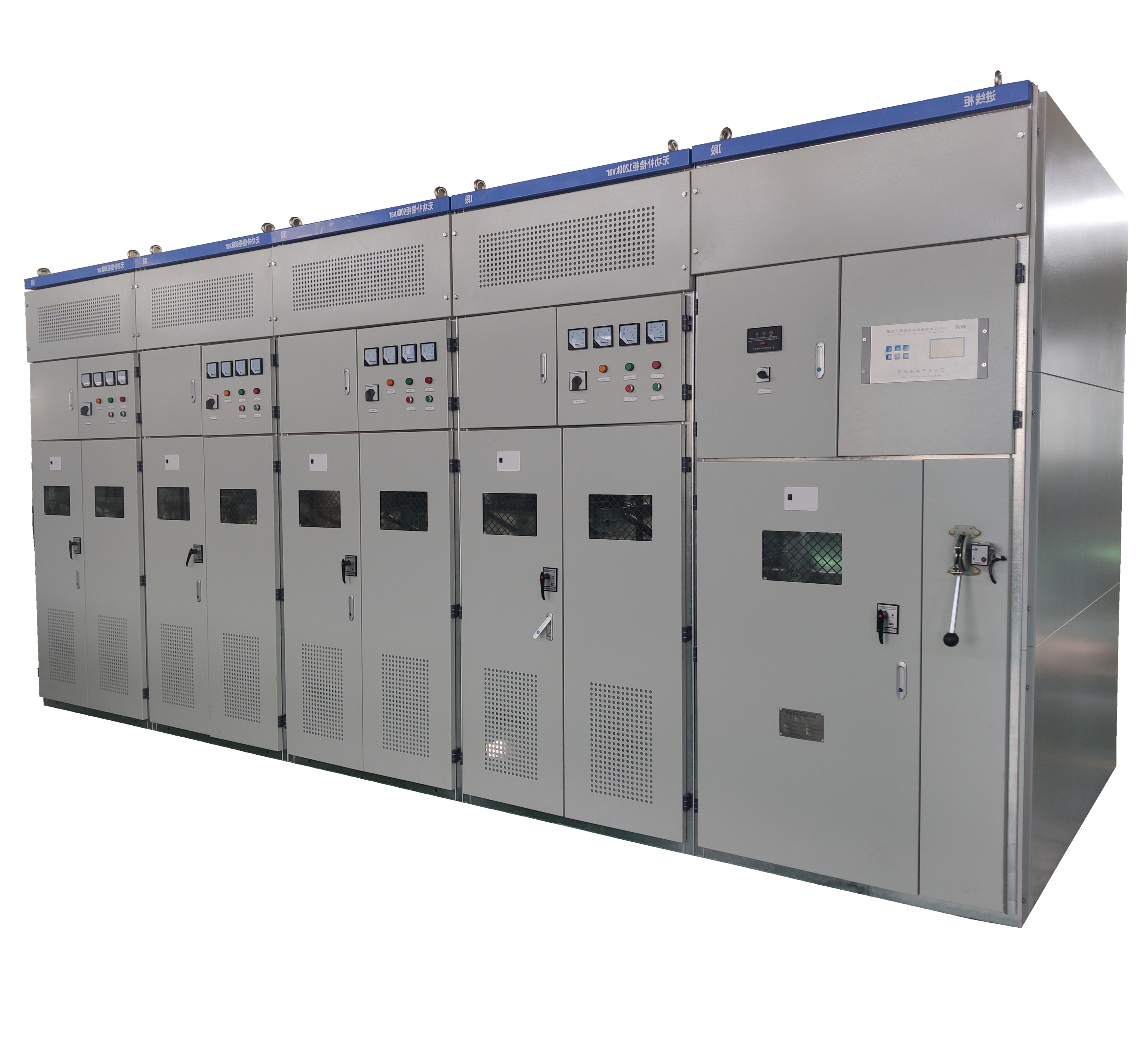

TBB无功补偿装置

        电力系统运行的电压水平取决于无功功率的平衡，系统中各种无功功率电源（调相机、电容器、电抗器、静止无功发生器等）应能满足系统负荷和网络损耗在额定电压下对无功的需求，否则电压就会偏离额定值。
        TBB无功补偿装置适用于10kV或6kV变电站、配电室，手动或自动跟踪无功功率的变化，控制电容器分组投切，提高功率因数，实现节能降耗，改善电能质量。



无功补偿原理
        大部分电力负荷在运行过程中需要电网提供相应的无功功率（如电动机、变压器等），大量的无功电流在电网中间流动，使变压器、电缆、架空线路等设备发热严重，线损较高，电压质量也得不到保证。无功补偿的原理就是在感性负荷附近用容性无功电源进行补偿，减少无功功率远距离输送，提高供电品质，达到节能效果。



无功补偿作用

提高功率因数

改善电压质量

降低线路及电气设备的损耗，达到节能目的

提高电气设备利用率



 组成结构

 装置主要由智能控制器、隔离开关、真空接触器、高压并联电容器、串联电抗器、放电线圈、避雷器等部件组成。



产品型号





工作原理

       智能控制器根据变电站电压互感器和电流互感器采集的实时电压和电流，经控制器运算处理，发出投切电容器指令，控制真空接触器的分合动作，从而实现对电容器的等容或不等容投切。



设计特点

       根据负载的变化情况，装置的投切方式分为手动投切和自动投切。本装置执行标准GB50227-2008《并联电容装置设计规范》

1.组成结构：由一面进线柜和几面分之路电容柜组成，柜门和开关之间实现闭锁，满足“五防”功能。电容器采用耐高压的全膜并联电容器，电抗器采用干式三项环氧铁芯串联电抗器，投切开关采用适合频繁操作场合的真空接触器，因此整个装置结构紧凑、合理、运行安全、可靠。

2.装置可单段母线空置（单列空置），也可自动判断变电站两段母线的运行情况，进行两段母线同时独立空置（分列空置），或两段母线统一控制（并列控制）。

3.装置依据母线进线端无功功率的大小、方向作为电容支路投入、切除的主要判据。感性无功增大时，分级逐步投入各支电容，以补偿系统的无功功率。当感性无功减少，直至出现容性无功倒送时，分级逐步切除各支路电容。

4.控制方式：电压、无功功率、功率因数、时段。

5.接线方式：主要接线方式为中性点不接地的单星形（Y）接线。大容量电容器组则可采用双星形（Y-Y）接线。

6.保护方式：第一级为当单台电容器发生故障时，用专用熔断器保护（有外熔断器和内熔断丝二种方式），第二级为当电容器组内部故障时，用继电器进行保护（有开口三角电压保护、电压差劲保护及中性点不平衡电流保护等几种形式）。

7.对电容器组过负荷及母线短路故障采用过电流及电流速断保护，对母线过电压采用过电压保护，并装设失压的低电压保护。

8.电容器组放电措施采用内附放电电阻和外接电线圈形式，可使剩余电压在5S内自额定电压峰值降至50V以下。
9.电容器单台容量可由用户选取，有50、100、150、200、250、300、334、400Kcar等。

10.电容器可按用户要求分相分层布置，分层不超过三层，每层不超过二排。电容器的安装方式可根据不同情况进行立放和卧放。

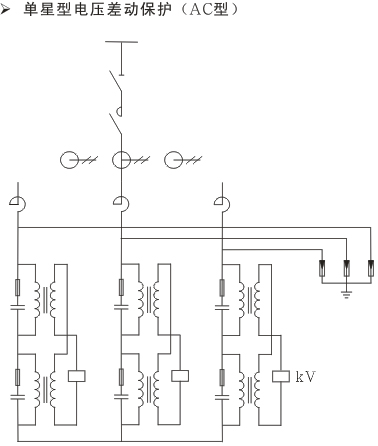

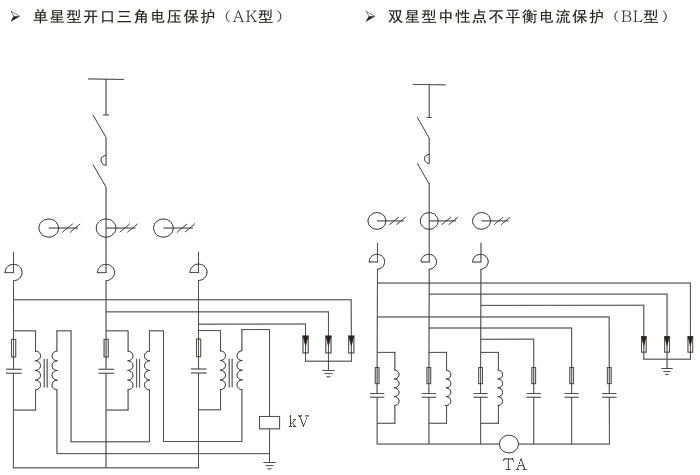

装置一次接线图



使用环境

1.海拔高度：≤1000m

2.环境温度：-25 ℃ ~ +55℃，24小时平均温度不高于35℃

3.空气相对湿度：≤85%

4.安装场所应无剧烈震动和冲击，无有害气体及蒸汽，无导电性尘埃。



执行标准

GB50227-2008 《并联电容器装置设计规范》

DL/T604-2009 《高压并联电容器装置订货技术条件》

GB/T11022-2011 《高压开关设备和控制设备标准的共用技术要求》

JB7111-93 《高压并联电容器装置》

GB311.2-311.6 《高电压试验技术》

JB3840 《并联电容器单台保护用高压熔断器》

GB3906 《3 ~ 35kV交流金属封闭开关设备》

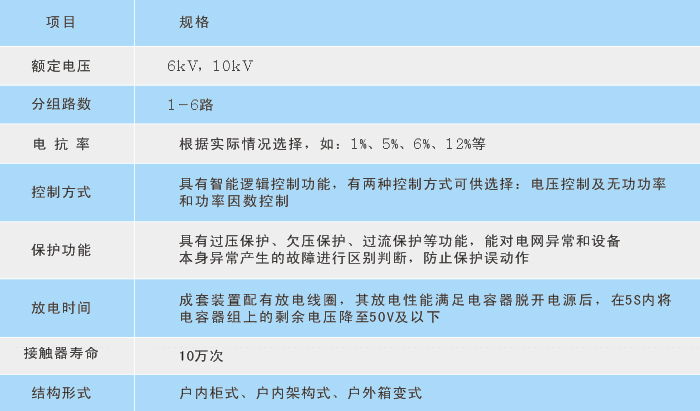

主要技术参数

安装方式



装置安装、运行及维护

1. 装置安装注意事项：

    装置安装前，要检查各种零部件是否损坏，说明书及合格证是否齐全；

    电容器安装时严禁搬动套管；

2. 运行注意事项：

    打开电容柜前必须先断开断路器或隔离开关，让电容柜放电装置自动放电，几分钟后方可打开柜门，打开柜后须人工放电。电容柜断开后禁止立即投入，一般需几分钟的时间，以免对其它用电设备和电容器本身产生严重损害，对于自动投切的电容柜，如果电网功率因数变化较快，应适当延长延时时间。

    电容器发生下列情况应退出运行：

    电容器发生爆炸或发出特殊响声；

    电容器连接头严重过热或熔化；

    放电闪络；

    母线空载运行或保护继电器动作；

    电容器外壳鼓肚严重，有油渍流出痕迹；

3. 装置的检修周期为一年，检查项目包括：

    测量单元电容，并与前次记录相对照；

    检查各电容器连接端子接触是否良好；

    检查继电保护的整定值和动作情况；

    清扫电容器壳体和套管上的灰尘；



额定容量及装置尺寸

6（10）kV装置（柜式）



产品特点

1.实时跟踪、动态补偿：根据无功变化，自动投切电容器组。

2.编码投切、分级补偿：可实现电容器不等容编码投切，以少的路数实现多级投切，做到精细补偿，也可实现等容多级投切。

3.控制方式灵活，提供两种控制方式，用户可针对安装点电压和无功情况，选用一种最合适的控制方式；

4.真空接触器投切电容：采用真空接触器投切电容器组，具有体积小、灭弧性能好、寿命长、维护量小和使用安全等优点，特别适合于频繁操作；真空接触器所采用的触头材料、冶金工艺和表面处理技术，均适合于开断容性电流。

5.智能控制器人机界面友好，保护功能完善，操作简便，稳定可靠。

6.可实现无线通讯模块、GPRS/CDMA等多种通讯方式，实现数据传输及监控。
